キャリア FLR 40は、レール FLS 40と組み合わせて使用します。 スプリング式のつまみでレール上に位置を固定します。 つまみを緩めてもスプリングのテンションによってキャリアの位置は保持されます。 なおかつキャリアはレール上をなめらかにすべるので位置の変更が簡単です。 結果として位置を変えてもキャリアにガタ付きは起りません。

キャリア上には20mm間隔の穴があり、マウントプレートなどLINOS マイクロベンチ部品の固定ができます。 さらにキャリア FLR 40-40上にはキューブ25 or 30を固定するための穴があるので、マイクロベンチ キューブを使った3次元の光学セットアップが可能です。 中心のM6ネジ穴にはポストやコラムをマウントできます。

  • スプリング負荷式のクランプでなめらかな位置移動
  • 位置固定用のつまみ
  • 黒色アルマイト処理
  • マイクロベンチ部品固定用の20mm間隔穴
  • ポストやコラムをマウントできるセンタのM6ネジ穴
  • 光軸高さ40mmでLINOSマイクロベンチ光学システムとの接続が簡単

仕様

Part No. Width (mm)
G061371000 10
G061372000 20
G061373000 34
G061374000 40
G061378000 80

ラインアップ

型番 商品名 価格
G061371000 Carrier FLR 40-10 ¥9,500
G061372000 Carrier FLR 40-20 ¥9,700
G061373000 Carrier FLR 40-34 ¥12,200
G061374000 Carrier FLR 40-40 ¥14,500
G061378000 Carrier FLR 40-80 ¥21,000
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、送料として1,000円を別途ご請求します。

技術資料

図面

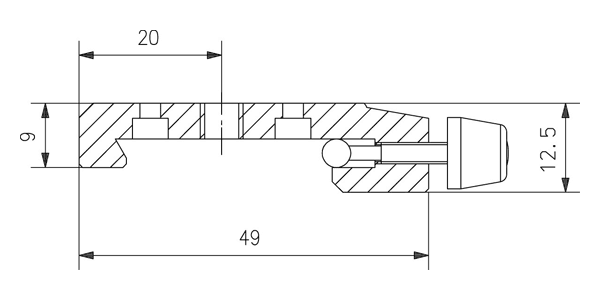

Dimensions carrier FLR 40 Dimensions carrier FLR 40

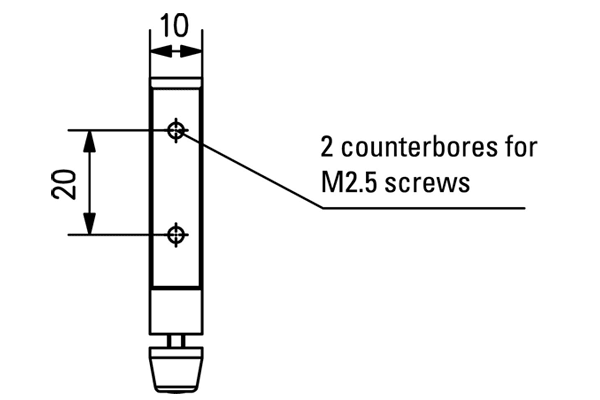

FLR 40-10 for assembling a Microbench mounting plate or Microbench positioning systems FLR 40-10 for assembling a Microbench mounting plate or Microbench positioning systems

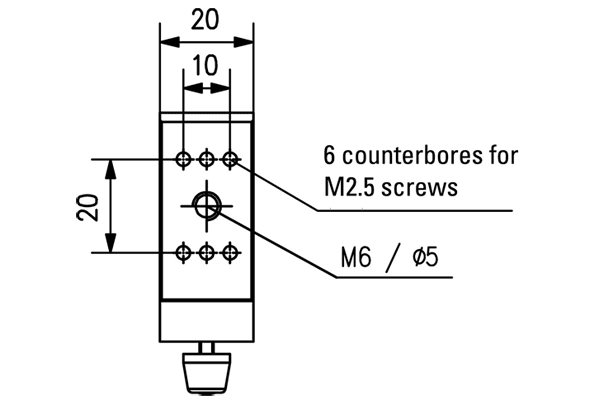

FLR 40-20 for assembling Microbench positioning systems and mounting plates as well as rods (14 mm diameter) Nanobench base plate N, and Nanobench holder N FLR 40-20 for assembling Microbench positioning systems and mounting plates as well as rods (14 mm diameter) Nanobench base plate N, and Nanobench holder N

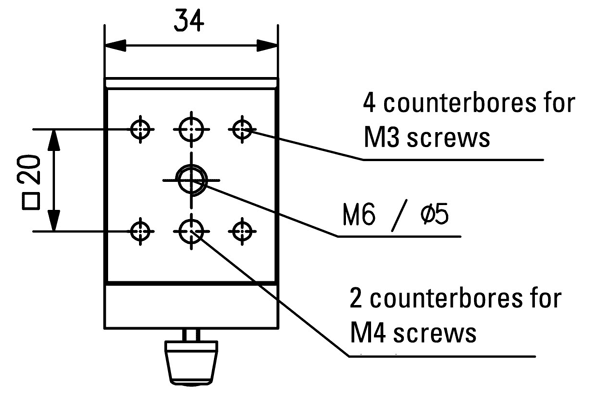

FLR 40-34 for assembling Microbench positioning systems and mounting plates as well as rods (14 mm diameter), posts 14, Nanobench holder N and mirror holder for dia. 50 and 63 mm FLR 40-34 for assembling Microbench positioning systems and mounting plates as well as rods (14 mm diameter), posts 14, Nanobench holder N and mirror holder for dia. 50 and 63 mm

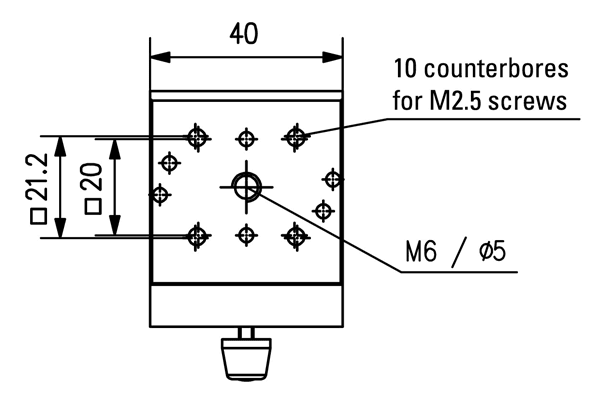

FLR 40-40 for assembling Microbench cubes 25 and 30, Microbench positioning systems and mounting plates as well as rods (14 mm diameter), Nanobench base plate N, and Nanobench holder N 20 FLR 40-40 for assembling Microbench cubes 25 and 30, Microbench positioning systems and mounting plates as well as rods (14 mm diameter), Nanobench base plate N, and Nanobench holder N 20

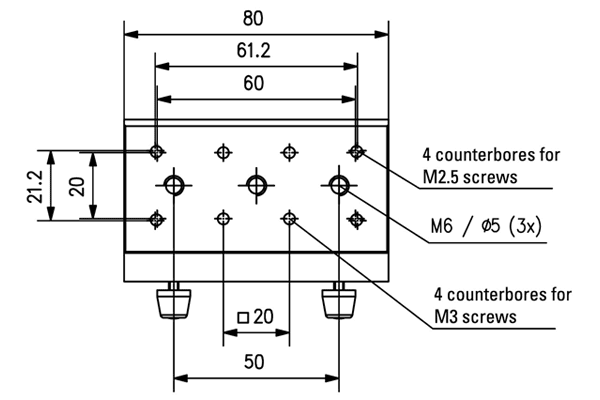

FLR 40-80 for assembling linear stages TL 45 and TL 65, Microbench cubes 25 and 30, Microbench positioning systems and mounting plates as well as rods (14 mm diameter), post 14, Nanobench base plate N, and Nanobench holder N 20 FLR 40-80 for assembling linear stages TL 45 and TL 65, Microbench cubes 25 and 30, Microbench positioning systems and mounting plates as well as rods (14 mm diameter), post 14, Nanobench base plate N, and Nanobench holder N 20
