レール FLS 40

黒アルマイト処理のFLS 40レールシステムには高いリニアリティ、低いねじれ特性があります。 LINOS マイクロベンチのマウントプレートをキャリア FLR 40に取り付けて、光軸高さ40mm（マイクロベンチ マウンティングホルダーと同じ高さ）で光学システムをレール FLS 40上に構築できます。

レール上にはアライメントに便利な目盛りがついています。 レールの長さは40mm～1,000mmから選択できます。

レール FLS 40, キャリア FLR 40

特長

  • レール式マイクロ光学ベンチ
  • 高い安定性
  • レールによる正確なガイド
  • 目盛付き
  • レールの固定位置調整用のスロット穴
  • LINOS マイクロベンチシステムと互換性あり
  • 黒色アルマイト処理アルミニウム製
  • 質量 ： 1.0kg/m
  • 直進性 ： 0.3mm/m
  • ねじれ ： 0.2°/ｍ

仕様

Part No. Length (mm) Weight (kg)
G061351000 40 0.04
G061352000 100 0.1
G061353000 150 0.15
G061354000 200 0.2
G061355000 250 0.25
G061356000 300 0.3
G061358000 400 0.4
G061359000 500 0.5
G061360000 700 0.7
G061361000 1000 1

製品一覧

型番 製品名 価格（税別）
G061351000 Flat rail FLS 40-40 ¥12,600
G061352000 Flat rail FLS 40-100 ¥10,100
G061353000 Flat rail FLS 40-150 ¥11,200
G061354000 Flat rail FLS 40-200 ¥12,000
G061355000 Flat rail FLS 40-250 ¥12,400
G061356000 Flat rail FLS 40-300 ¥12,800
G061358000 Flat rail FLS 40-400 ¥14,500
G061359000 Flat rail FLS 40-500 ¥16,600
G061360000 Flat rail FLS 40-700 ¥26,800
G061361000 Flat rail FLS 40-1000 ¥35,500
  • ※
    表示価格に消費税は含まれておりません。
  • ※
    為替レートの変動により予告なく価格を変更する場合があります。
  • ※
    ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

技術資料

図面

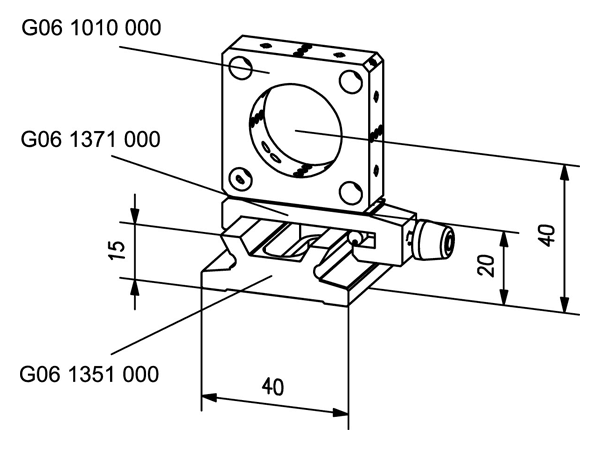

System dimensions System dimensions

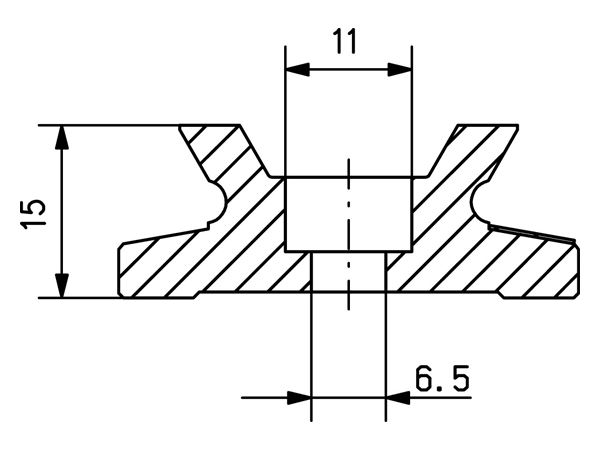

Rail dimensions Rail dimensions

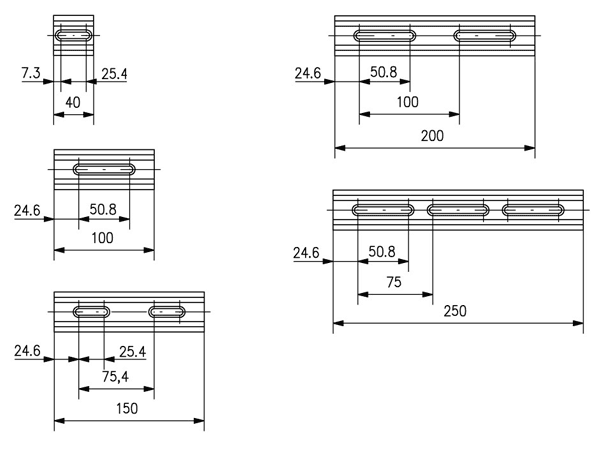

Dimensions

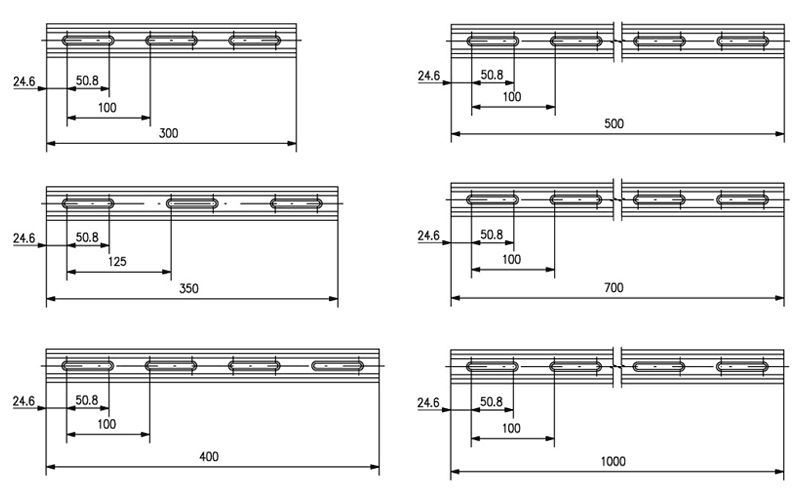

Dimensions
