信号の時間と、周波数領域ドメイン特性を、同時に測定

Mokuシリーズの「タイム＆周波数アナライザー」は、
20 ps RMS以下のタイミングジッターで、イベントをカウントします。

最大 4 台の超高精度インターバル・アナライザーに接続して、設定可能なイベント・ディテクタを、
「周波数カウンター」「イベントカウンター」「フォトンカウンター」などに置き換えることができます。

主な使用目的

周波数特性の評価

時間領域の解析

信号の周波数ドメインでの解析

特長

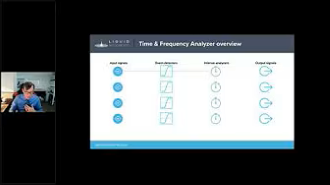

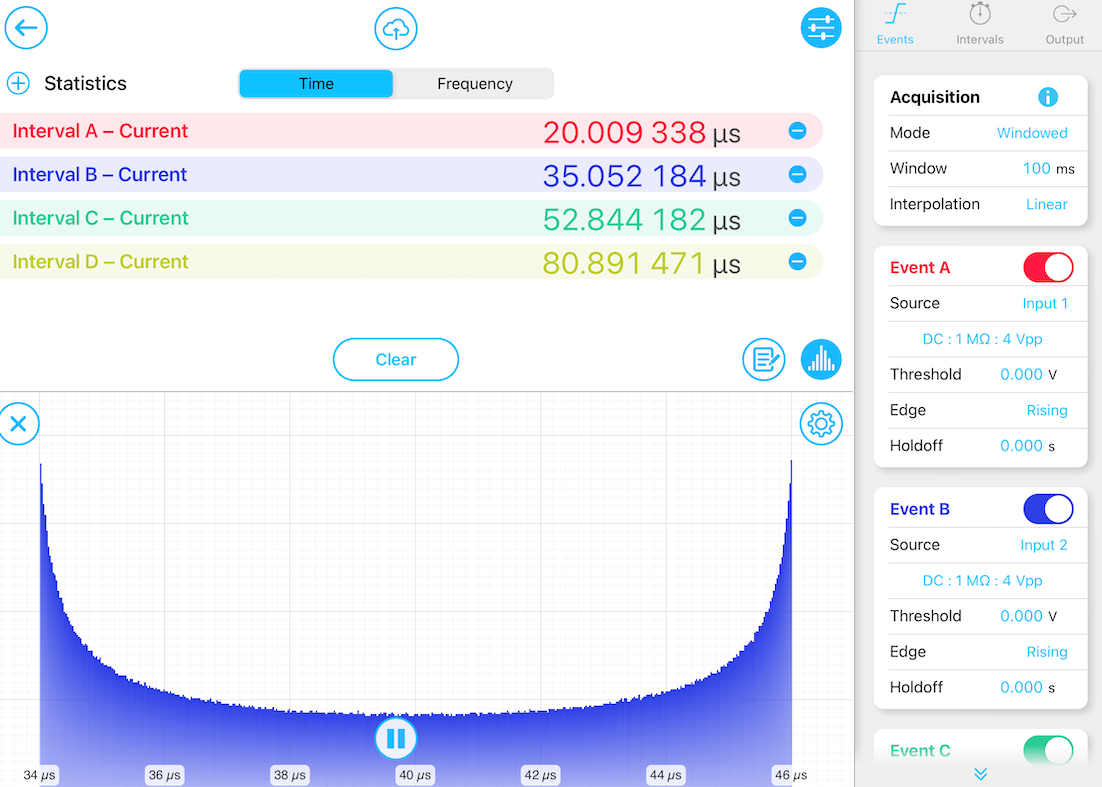

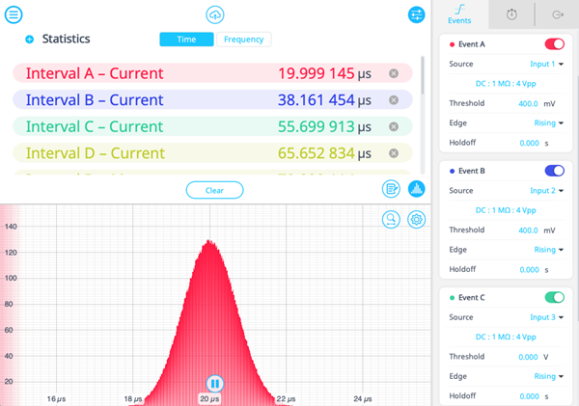

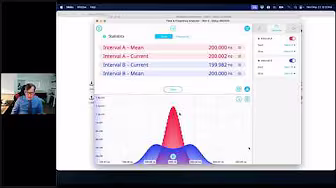

ロスレスでリアルタイムのヒストグラム解析

時間の経過とともに測定結果を蓄積しながら、最小ビン幅 0.78 psで、タイミングエラーの観察、時間相関シングルフォトンカウンティングなどが簡単に行えます。 2 つのイベントを組み合わせて、最大 4 つのイベントしきい値と、立ち上がり、立ち下がり時間、パルス幅、デューティ・サイクルなど、最大 4 つの時間間隔ロスレス分布を収集します。

生のイベント・タイムスタンプを記録

タイムスタンプをオンボード・ストレージまたはファイルにログして、後処理を最大限に柔軟に。ヒストグラム、波形統計、ログ・データをエクスポートして、さらに詳しく分析します。オフライン処理のためにギガバイトのデータをコンピュータにストリーミングすることなく、何兆ものイベントをキャプチャして表示します。

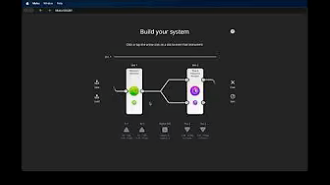

インターバルに比例する電圧出力

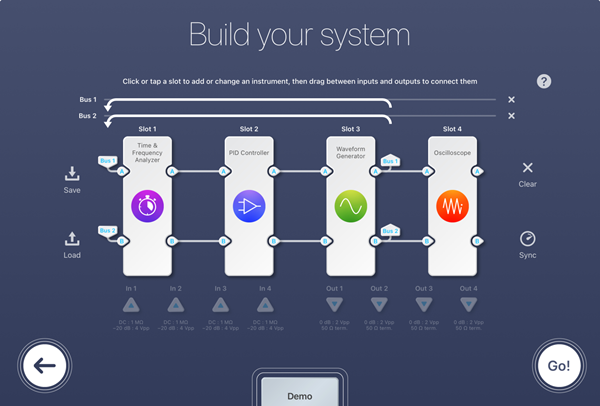

時間を振幅に変換して、パルス幅変調信号のデコード、レーザー出力の制御などを行うことができます。マルチインスツルメントモードを使えば、「タイム＆周波数アナライザー」と「PIDコントローラ」を組み合わせて、クローズドループ制御システムを構築できます。

アプリケーション

フォトンカウンティング

発振器の特性評価

空間光通信

ジッター解析

パルス幅変調デコード

仕様

モデル	Moku:Go	Moku:Lab	Moku:Pro
チャンネル/イベント検出器数	2 ch	2 ch	4 ch
RMSジッター	< 50 ps	< 20 ps	< 20 ps
クロック安定性	25 ppm	500 ppb	300 ppb
デジタル解像度	7.8 ps	1.95 ps	0.78 ps
最大インターバルレート	15 MHz	62.5 MHz	150 MHz
技術資料	データシート	データシート	データシート
